燃气电磁阀 | ZCRB
燃气电磁阀 产品说明
ZCRB系列是新型的燃气管道工程的安全配套装置,主要应用如下:
1、 与可燃气体泄漏检测仪器相连接。当一起检测到可燃气体泄漏时,自动快速关闭主供气体阀门,切断燃气的供给,及时制止恶性事厂的发生。
2、 与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时,自动快速挂壁供气阀门,停止燃料的供给。
3、 与高层建筑的中央消防报警系统相连接。当大厦发生危情时,自动切断大厦内的燃气供应,纺织燃气爆炸的发生。
4、 在城市或工厂的燃气供应网内设置ZCR燃气紧急且断网,可在中央控制室内集中控制,远距离遥控,紧急关闭事 现场的管线供应。
燃气电磁阀 技术参数
工作状态 | 通电关闭,手动复位 | ||
---|---|---|---|
工作介质 | 煤气、天然气、液化石油气等可燃性气体,也可以适用于空气、水液等普通介质 | ||
介质温度℃ | ≤70 | ||
公称压力 Mpa | 1.6 | 2.5 | 4.0 |
工作压差 Mpa | 0-0.004(常用形式) 0-0.01、0.1-1.6、0.1-4.0(特殊形式) | ||
电源电压 | AC220V、AC380V、AC24V、DC24V、DC220V其余规格可作特殊订货 | ||
额定流量系数 KV | 按JB/T7352-94规定 | ||
泄漏量 ml/min | 按JB/T7352-94·F规定 | ||
公称通径 mm | DN10-DN450 | ||
防爆标志 | ExdII BT4 | ||
防爆证编号 | GYB071325X | ||
出线口接头 | 内螺纹M20×1.5或1.5米防爆引线 | ||
环境温度 | -5~+40℃(不结冻) |

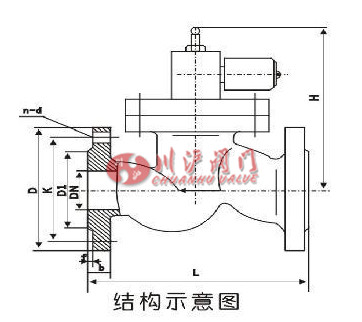

燃气电磁阀 结构尺寸图
燃气电磁阀 连接尺寸
DN | D1 | K | D | b | f | n-d | L | H |
---|---|---|---|---|---|---|---|---|
25 | 65 | 85 | 115 | 16 | 3 | 4-Φ14 | 160 | 180 |
32 | 76 | 100 | 140 | 18 | 3 | 4-Φ18 | 180 | 195 |
40 | 84 | 110 | 150 | 18 | 3 | 4-Φ18 | 200 | 205 |
50 | 99 | 125 | 165 | 20 | 3 | 4-Φ18 | 230 | 220 |
65 | 118 | 145 | 185 | 20 | 3 | 4-Φ18 | 290 | 245 |
80 | 132 | 160 | 200 | 20 | 3 | 8-Φ18 | 310 | |
100 | 156 | 180 | 220 | 22 | 3 | 8-Φ18 | 350 | |
125 | 184 | 210 | 250 | 22 | 3 | 8-Φ18 | 400 | |
150 | 211 | 240 | 285 | 24 | 3 | 8-Φ22 | 480 | |
200 | 166 | 295 | 340 | 24 | 3 | 12-Φ22 | 600 | |
250 | 319 | 355 | 405 | 26 | 3 | 12-Φ26 | 730 | |
300 | 370 | 410 | 460 | 28 | 4 | 12-Φ26 | 850 | |
350 | 429 | 470 | 520 | 30 | 4 | 16-Φ26 | 980 |
|

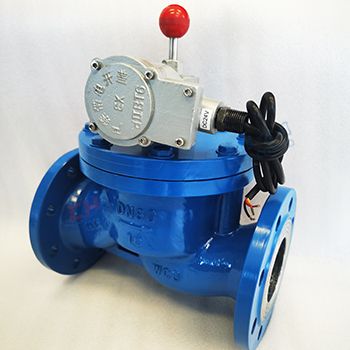

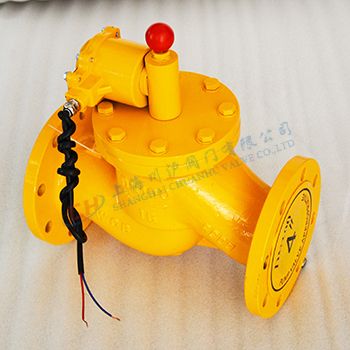

燃气切断阀实物图
