煤气电磁阀 | ZCM

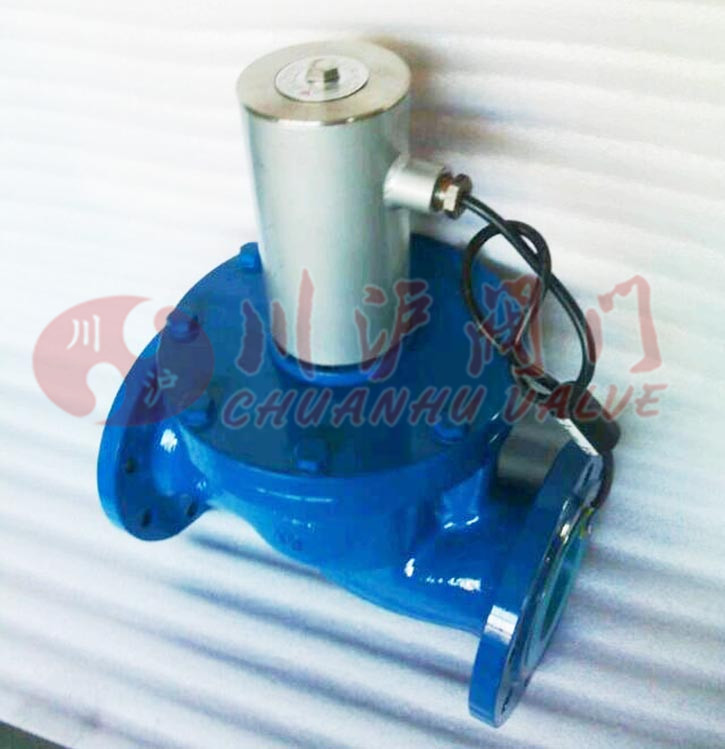

煤气电磁阀图片

煤气电磁阀 产品说明

煤气电磁阀适用于城市煤气、液化石油气，天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

煤气电磁阀 技术参数
公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
工作介质 煤气、液化石油气和天然气
介质温度℃ -20~80
环境温度℃ -40~60
公称压力(MPa) 1.0
工作压差(MPa) 0~0.03 0~0.1
安装方式 垂直安装
电源电压 AC 220V其它规格可作特殊订货
工作电流 (A) 直流 0.13 0.17 0.41 0.71 1.1
交流 0.13 0.17 0.41 0.71 1.1
功率 (VA) 直流 26 33 80 140 220
交流 26 33 80 140 220
防爆标志 E×dIIBT4

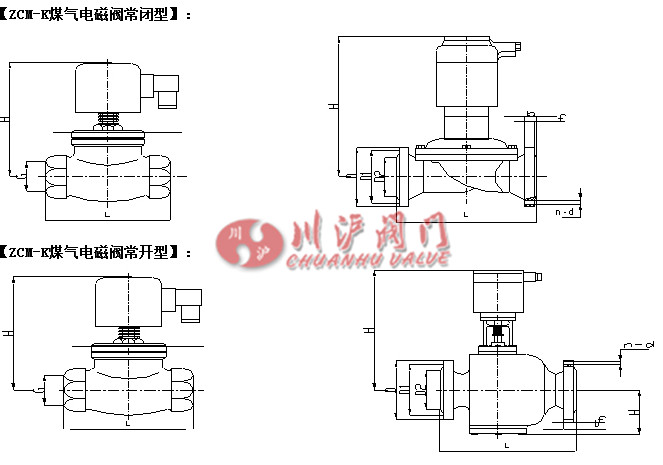

煤气电磁阀 结构尺寸图

煤气电磁阀结构图

煤气电磁阀 连接尺寸

公称通径 DN 内螺纹连接 法兰连接
内螺纹 外形尺寸 外形尺寸 法兰尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 210 130 95 65 46 14 2 4 -Φ14
20 153 92 3/4 210 150 105 75 56 16 2 4 -Φ14
25 153 110 1 210 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 221 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 230 200 150 110 84 18 3 4 -Φ18
50 192 162 2 252 230 165 125 99 20 3 4 -Φ18
65 - - - 390 290 185 145 118 20 3 4 Φ18
80 - - - 401 310 200 160 132 22 3 8 -Φ18
100 - - - 408 350 220 180 156 24 3 8 -Φ18
125 - - - 424 400 250 210 184 26 3 8 -Φ18
150 - - - 515 480 285 240 211 26 3 8 -Φ22
200 - - - 540 600 340 295 266 26 3 8-Φ22
250 - - - 573 730 395 350 319 28 3 12-Φ22
300 - - - 608 850 445 400 370 28 4 12-Φ22
350 - - - 700 980 505 460 429 30 4 16-Φ22
煤气电磁阀 图片

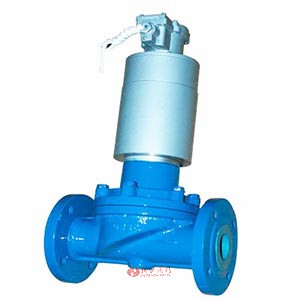

煤气电磁阀图片
