高温电磁阀 | SZCZP
高温电磁阀 产品说明
高温电磁阀是间接先导式平衡型电磁阀，具有耐高温、耐腐蚀、耐磨损、使用范围广等有点，广泛应用于输送水、轻油、重油，过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽液体、油类等各种介质的自动控制和自动调节。
高温电磁阀 技术参数
| 公称温度℃ | ≤400 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力MPa | 1.6 | |||||||||||
| 工作压差MPa | 0~1.6 | 0.05~1.6 | 0.1~1.6 | |||||||||
| 公称通径mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 功耗VA | 50-80 | |||||||||||
| 电源电压V | 220 | |||||||||||
| 额定流量系数 | 按JB/T7352-94F规定 | |||||||||||
| 泄露量 | 按JB/T7352-94.F | |||||||||||
高温电磁阀 结构尺寸图
高温电磁阀 连接尺寸
| DN | H | D | D1 | D2 | n-d | f | b | L |
|---|---|---|---|---|---|---|---|---|
| 10 | 465 | 90 | 60 | 41 | 4-14 | 2 | 14 | 130 |
| 15 | 465 | 95 | 65 | 46 | 4-14 | 2 | 14 | 130 |
| 20 | 465 | 105 | 75 | 56 | 4-14 | 2 | 16 | 150 |
| 25 | 465 | 115 | 85 | 65 | 4-14 | 3 | 16 | 160 |
| 32 | 475 | 140 | 100 | 76 | 4-18 | 3 | 18 | 180 |
| 40 | 490 | 150 | 110 | 84 | 4-18 | 3 | 18 | 200 |
| 50 | 505 | 165 | 125 | 99 | 4-18 | 3 | 20 | 230 |
| 65 | 525 | 185 | 145 | 118 | 8-18 | 3 | 22 | 290 |
| 80 | 535 | 200 | 160 | 132 | 8-18 | 3 | 24 | 310 |
| 100 | 565 | 235 | 190 | 156 | 8-22 | 3 | 24 | 350 |
| 125 | 580 | 270 | 220 | 184 | 8-26 | 3 | 26 | 400 |
| 150 | 605 | 300 | 250 | 211 | 8-26 | 3 | 28 | 480 |

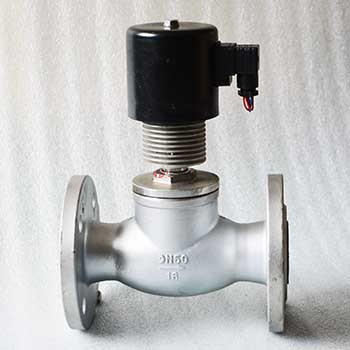

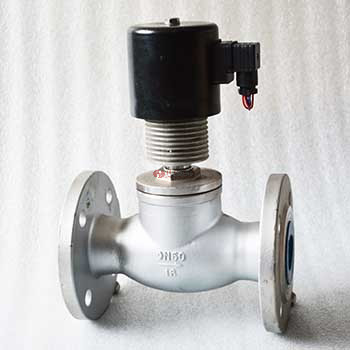

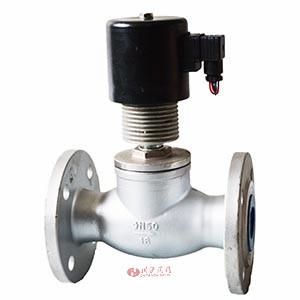

高温电磁阀 图片
