ZS气动活塞式执行器 | 活塞式直行程执行器
ZS气动活塞式执行器 产品说明
ZS型直行程气动活塞执行机构，是一种强力、快速、安全可靠、操作简便的执行机械，与直行程阀配合，适用于大口径大压差切断及快速切断场合，按规格大小分别采用顶装式丝杆传动或侧装蜗轮蜗杆传动的手轮机构。
ZS-A型：正作用，当信号压力增加时，阀杆部件向下移；
ZS-B型：反作用，当信号压力增加时，阀杆部件向上移。
ZS气动活塞式执行器 结构图
ZS气动活塞式执行器 技术参数
| 型号 | ZS-1 | ZS-2 | ZS-3 | ZS-4 | ZS-5 |
|---|---|---|---|---|---|
| 行程（mm） | 10、16 | 16、25 | 40 | 40、60 | 60、100 |
| 有效面积（cm2） | 250 | 450 | 650 | 850 | 1600 |
| D1（mm） | 32/60 | 60 | 80 | 95 | 100 |
| D2（mm） | 80 | 80 | 105 | 122 | 130 |
| n-d | / | 2-Φ10 | 2-Φ10 | 4-Φ12 | 4-Φ14 |
| M | M8 | M8 | M12×1.25 | M16×1.5 | M20×1.5 |
| S（ZS-A/B）（mm） | 100/84 | 100/75 | 154/114 | 180/115 | 260/160 |
| 气源接口尺寸 | M16×1.5 | M22×1.5 | |||
| 气源压力 | 0.3~0.7MPa | ||||
| 环境压力 | -40~70℃ | ||||
| 弹簧范围 | 0.15~0.25\0.2~0.3MPa | ||||
ZS气动活塞式执行器 外形尺寸及重量
| 型号 | ZS-1 | ZS-2 | ZS-3 | ZS-4 | ZS-5 |
|---|---|---|---|---|---|
| H（mm） | 304 | 402 | 468 | 515 | 630 |
| D（mm） | 200 | 264 | 264 | 352 | 490 |
| 重量（Kg） | 14 | 30 | 36 | 55 | 78 |
ZS气动活塞式执行器 性能参数
| 项目 | 指标 | |
|---|---|---|
| 不带定位器 | 带定位器 | |
| 基本误差% | ±6 | ±1.5 |
| 回差% | 3 | 1.5 |
| 死区% | 1.2 | 1 |
| 始终点偏差% | ±2.5 | |
| 气密性 | 以0.6MPa输入气缸,切断气源后压力降≤5KPa/5min | |
| 工作寿命 | 不少于10万次 | |

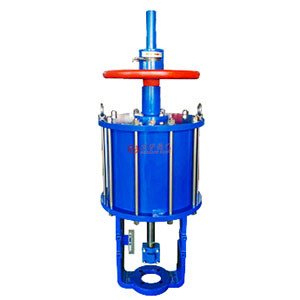

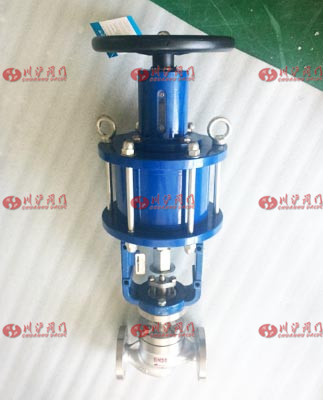

ZS气动活塞式执行器 图片
