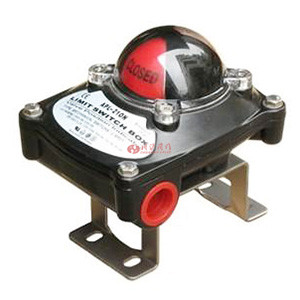

APL限位开关 产品说明
限位开关用于检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触点）的信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。
APL限位开关 技术参数
防护等级：IP65（本质安全型）IP67（外壳防护型）
触点容易：6A/24VDC（直流）
0A/220VAC（交流）
环境温度：-35℃～ +70℃
接线端口：2-G1/2"
放置角度：0°～90 °角行程
0°～180 °(可调)
位置指示：开—黄，关—红
APL限位开关 特点
质量可靠：在ISO9001质量保证体系下组织生产，使产品性能稳定、质量可靠。
外型美观：精密压铸铝合金壳体，粉末涂层，外型美观，有很强的机械强度和防腐能力。
现场指示：控制阀开关位置通过指示器现场就地指示。
安装方便：支架连接孔设计合理，安装方便。
调整简单：快速置位凸轮，通过花键轴和弹簧安装，可不用工具360°调整至工作位置。
APL限位开关 技术参数
| APL-210N APL-310N APL-410N | ||
|---|---|---|
| 防护等级 | 外壳防护型（IP67） | 防爆型（Exd ll Bt4） |
| 微动开关 | 机械式，2个 | |
| 电气接口 | NPT1/2 | |
| 环境温度 | -20~70℃ | |
| 接线端子 | 8个 | |
| 位置指示 | 0~90°连续 | |
| 电压 | 220V AC或DC | |
| 电流 | 0.6A，125VDC，16A，1/2HP125 | |
| 耐压 | 250V AC 16(3)A250V-T105u# | |

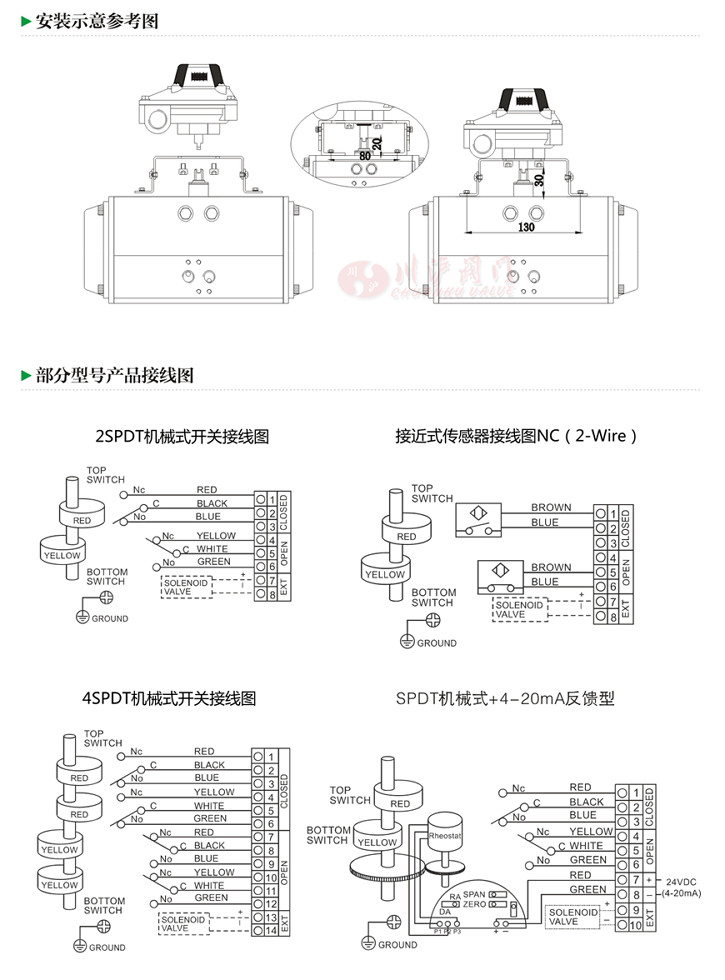

APL限位开关 接线图
