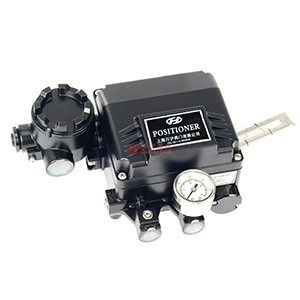

YT定位器 产品说明
YT-1000阀门定位器和调节阀、球阀、蝶阀配套使用，构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动 调节阀的气信号，控制调节阀的动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型（弹簧复位型）和双作用型气动执行机构。
YT定位器 特点
通过防爆等级(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)认证。
通过IP66等级认证。
具有高抗振性（在5~200Hz时无影响）。
电气接口均为多孔形式，便于任意方向连接。
调校简单，易于实现正、反作用的转换对于小型执行机构，
通过调节气孔流量可消除振荡现象。
不需要换零部件即可完成1/2等分控制。
设计为部件组合式结构，便于维修和保养。v
易于反馈连接。
空气消耗低。

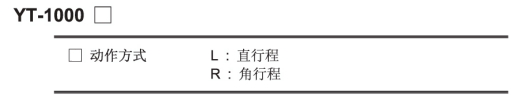

YT定位器 型号编制说明
YT定位器 技术参数
| 型 号 项 目 |
YT-1000L | YT-1000R | ||
|---|---|---|---|---|
| 直行程 | 角行程 | |||
| 单作用 | 双作用 | 单作用 | 双作用 | |
| 输入信号： | 4~20mA DC | |||
| 电 阻： | 250 ± 15 Ω | |||
| 供气压力： | 1. 4~7kgf/cm 2. (20~100psi) | |||
| 行 程： | 10~150mm 0~90 度 | |||
| 气管接口： | PT(NPT)1/4 | |||
| 压力表接口： | PT(NPT)1/8 | |||
| 电气接口： | PF1/2(G1/2) | |||
| 防爆等级： | Exdm Ⅱ B(C)T6, Exia Ⅱ BT6 | |||
| 防护等级： | IP66 | |||
| 环境温度： | -20 ℃－70℃ | |||
| 线性度： | ±1%F.S. ±2%F.S. | |||
| 滞后度： | ±1%F.S. | |||
| 灵敏度： | ±0.2%F.S. ±0.5%F.S. | |||
| 重复度： | ±0.5% | |||
| 空气消耗量： | 3LPM(Sup=1. 4kgf/cm 2 ,20psi) | |||
| 流 量： | 80LPM(Sup=1. 4kgf/cm 2 ,20psi) | |||
| 材 料： | 铸铝 | |||
YT定位器 结构图
YT-1000L结构图

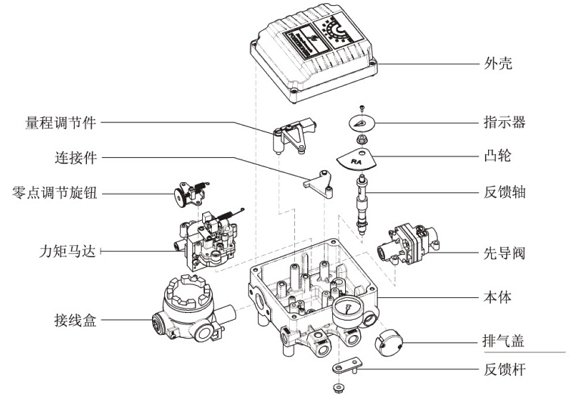

YT-1000R结构图

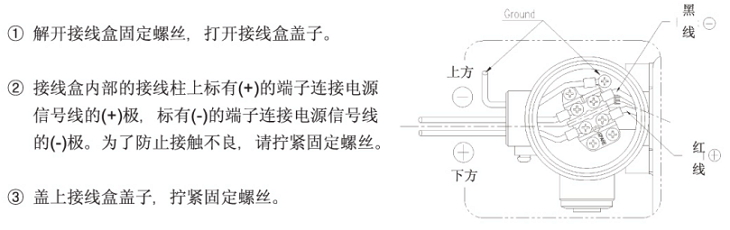

YT定位器 接线图

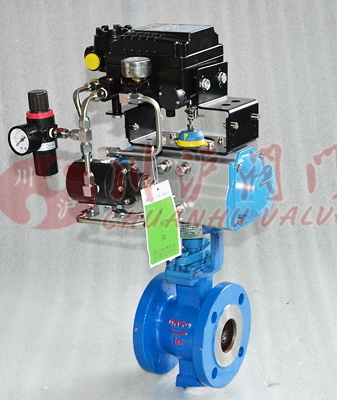

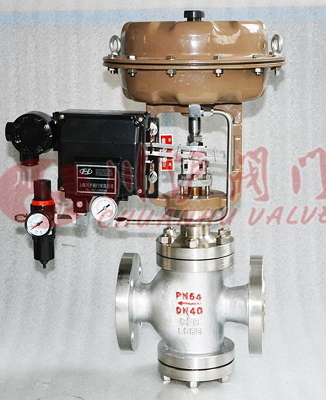

YT定位器 安装在阀门上图片
