内螺纹连接蒸汽减压阀 | YG13H

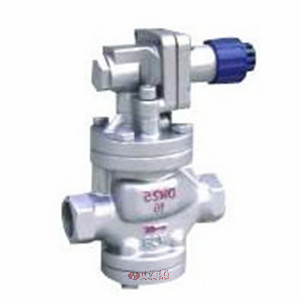

内螺纹连接蒸汽减压阀图片

内螺纹连接蒸汽减压阀 产品说明
YG13H型蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。改善了流线分布,降低了噪声。改进了密封面结构,延长了密封面寿命。主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。

内螺纹连接蒸汽减压阀 性能指标
公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
高进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.04-0.6 0.04-1.0
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
小压差(Mpa) 0.05 0.07
渗漏量 GB12245-1989
内螺纹连接蒸汽减压阀 零件材质
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀瓣 2Cr13
缸套 活塞 铝铁青铜
膜片 PH15-7Mo
活塞环 对位聚苯
导阀座 导阀瓣 2Cr13
主阀弹簧 50CrVA
导调主弹簧 50CrVA
调节弹簧 60Si2Mn
内螺纹连接蒸汽减压阀 流量系数
DN 15 20 25 32 40 50
Cv 1 2.5 4 6.5 9 16
内螺纹连接蒸汽减压阀 结构尺寸图

内螺纹连接蒸汽减压阀结构图

内螺纹连接蒸汽减压阀 连接尺寸
公称通径 G L H H1
15 1/2" 140 160 65
20 3-4" 140 160 65
25 1" 160 168 68
32 1-1/4" 180 185 75
40 1-1/2" 200 185 78
50 2" 230 193 88
