杠杆式减压阀 | Y45H/Y

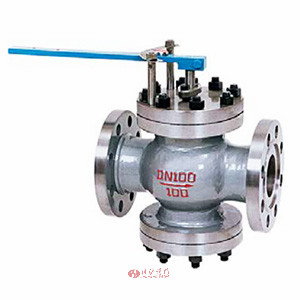

杠杆式减压阀图片

杠杆式减压阀 产品说明

杠杆式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。

杠杆式减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式,可配用DKJ型或其它型角行程电动执行器,实现遥控和自动控制。

杠杆式减压阀阀适用于水、蒸汽、空气介质管路上,通过调节使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠介质本身的能量自动保持出口压力在一定范围内,但进口压力和出口压力之差必须≥0.2MPA/CM。

杠杆式减压阀 性能指标
公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.76 2.75 4.4 7.04 11.0 17.6
高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 佳减压比0.6
渗漏量 0.5%QMax
温量-压力等级 ANSI B16.34
杠杆式减压阀 零件材质
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 304
阀瓣 2Cr13
阀杆 2Cr13
垫片 柔性石墨/1Cr18Ni9
导向套 2Cr13
填料 柔性石墨
螺栓 35CrMoA
螺母 45
杠杆式减压阀 流量系数
DN 50 65 80 100 125 150 200 250 300 350 400 500
Cv 20 25 50 60 70 110 150 230 420 540 710 1020

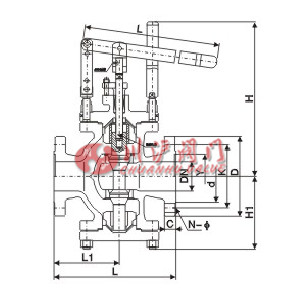

杠杆式减压阀 结构尺寸图

杠杆式减压阀结构图

杠杆式减压阀 连接尺寸
公称通径DN 外 形 尺 寸
L L1 H Hl l
50 300 150 520 190 565
65 340 170 540 205 650
80 380 190 550 215 650
100 400 215 580 240 800
125 430 225 620 275 800
150 450 230 650 320 800
200 500 260 790 340 800
250 550 285 850 370 800
300 750 395 940 460 900
350 850 445 990 530 900
400 950 550 1120 660 1000
500 1130 680 1660 800 1000
