气体减压阀CHY-3
气体减压阀CHY-3 产品说明
气体减压阀CHY-3是一种单级减压阀,采用不锈钢316L材质，适用于腐蚀性和微有毒气体，阀门采用6孔母体设计，适用于多种进出气结构，具有输出压力稳定，控制方便等特点。可用于组件测试、校准系统、实验室压力控制、取样系统、集成设备配套中。
气体减压阀CHY-3 技术参数
| 类型： | 单级式减压 |
|---|---|
| 进气压力P1： | max. 300 bar |
| 出气压力P2： | 2/4/10/20bar
|
| 材质 | |
| 减压器母体，安全阀： | (详见订购参数) |
| 阀座： | PTFE、PCTFE |
| 膜片： | C276 |
| 过滤网： | SS 316L |
| 进/出气连接： | 根据鼎订货参数 |
| 温度适用： | -30℃-+73℃（可定做其他温度） |
| 泄漏率（外部）： | 1x10^-8mbar I/s He |
| 泄漏率（内部）： | 1x10^-6mbar I/s He |
| 流量参数： | Cv=1.0 |

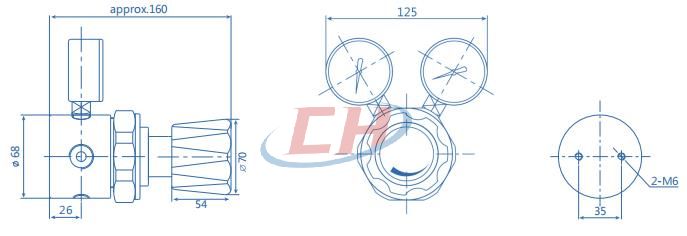

气体减压阀CHY-3 结构尺寸图

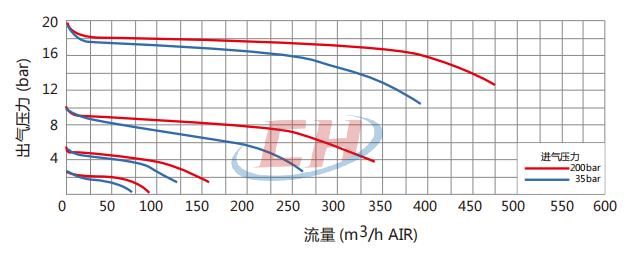

气体减压阀CHY-3 流量参数

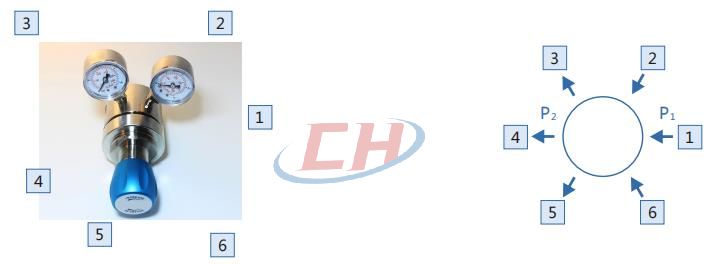

气体减压阀CHY-3 连接图
气体减压阀CHY-3 型号编制
气体减压阀CHY-3 订货参数
