气动放料阀 | FL641F/H
气动放料阀 产品说明
FL641F/HF气动放料阀性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。本类阀门在管道中一般应当水平安装。
FL641F/H气动放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式,例如,手动,气动(弹簧复位式、双作用式、带手轮和不带手轮),电动,液动,齿轮等。
FL641F/HF气动放料阀系列主要用于反映器,储罐和其他容器的底部排料,借助于底部法兰焊接于储罐和其他的底部,因此消除工艺介质通常在容器出口的残留现象。
气动放料阀 产品特点
零件名称 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 |
---|---|---|---|---|---|
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
气动放料阀 结构尺寸图
气动放料阀 连接尺寸
公称通径DN(mm) | 上展式 | 下展式 | D0 | H2 | ||||
---|---|---|---|---|---|---|---|---|
D | D3 | H参考 | D | D3 | H参考 | |||
25 | 115 | 115 | 553 | 115 | 135 | 508 | 280 | 280 |
32 | 135 | 135 | 568 | 135 | 145 | 583 | ||
40 | 145 | 145 | 638 | 145 | 160 | 623 | ||
50 | 160 | 160 | 653 | 160 | 180 | 628 | ||
65 | 180 | 180 | 758 | 180 | 195 | 718 | 310 | |
80 | 195 | 195 | 773 | 195 | 215 | 738 | ||
100 | 215 | 215 | 883 | 215 | 260 | 828 | ||
125 | 245 | 245 | 1105 | 245 | 280 | 960 | ||
150 | 280 | 280 | 1150 | 280 | 330 | 1040 | 360 | 370 |
200 | 335 | 335 | 1315 | 335 | 405 | 1215 | ||
250 | 405 | 405 | 1490 | 405 | 460 | 1400 |

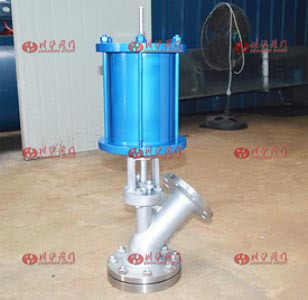

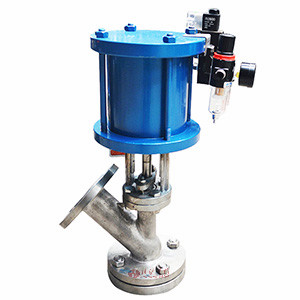

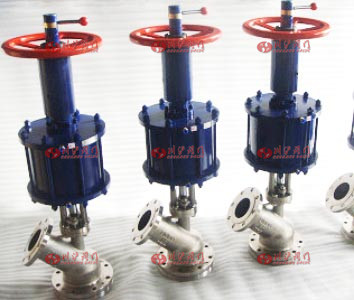

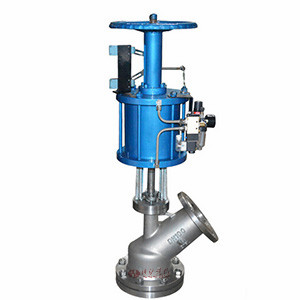

气动放料阀 图片
