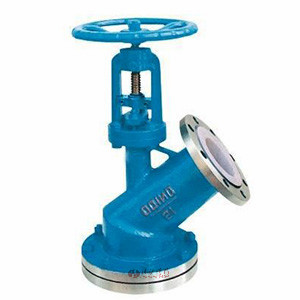

衬氟放料阀 | FL41F46
衬氟放料阀 产品说明
FL41F46衬氟上展、下展式放料阀主要用于反应釜、储罐和其他容器的底部排料,借助于底部法兰焊接于储罐和其他的底部,因此消除工艺介质通常在容器出口的残留现象,阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启瞬间,可以保护阀体不被介质冲刷、腐蚀,由于阀体阀芯阀杆都全部衬氟,所有接液部分都不会接触到金属材料,所有可以适用于大部分的强腐蚀介质。同时,采取短行程阀瓣的设计,在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式,例如,手动,气动(弹簧复位式、双作用式、带手轮和不带手轮),电动,液动,齿轮等。
衬氟放料阀 产品特点
零件名称 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 |
---|---|---|---|---|---|
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
衬氟放料阀 结构尺寸图
衬氟放料阀 连接尺寸
DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
---|---|---|---|---|---|---|
D1 | D2 | D3 | D4 | D5 | D6 | |
25 | 115 | 80 | 115 | 85 | ||
32 | 135 | 100 | 135 | 100 | ||
40 | 145 | 110 | 145 | 110 | 80 | 60 |
50 | 165 | 125 | 165 | 125 | 85 | 70 |
65 | 180 | 145 | 180 | 145 | 130 | 85 |
80 | 192 | 160 | 192 | 160 | 135 | 95 |
100 | 215 | 180 | 215 | 180 | 160 | 130 |
125 | 245 | 210 | 245 | 210 | 160 | 140 |
150 | 280 | 240 | 280 | 240 | 185 | 165 |
200 | 335 | 295 | 335 | 295 |
