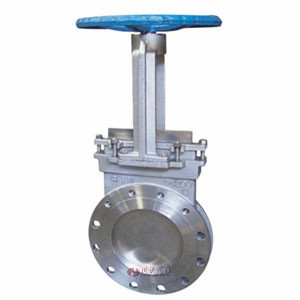

圆盘式刀闸阀 | PZ73H
圆盘式刀闸阀 产品说明
圆盘式刀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，圆盘式刀闸阀只能作全开和全关，不能作调节和节流。圆盘式刀闸阀主要由阀体、O型圈、闸板、阀杆、支架等部件组成。圆盘式刀闸阀采用对夹一体式结构，体积小，重量轻；完全敞开的通道，可以防止介质在阀内的沉积。设计制造标准：
设计制造:JB/T8691-1998
法兰连接:GB/T9113.1-2000JB/T79-94
结构长度:GB/T15188.2-94
试验与验收:GB/T13927-92
圆盘式刀闸阀 性能规范
| 公称压力（MPa) | PN |
|---|---|
| 壳体试验 | 1.5*PN |
| 密封试验 | 1.1*PN |
| 工作温度 | 橡胶≤80℃；四氟密封≤180℃；硬密封≤425℃ |
| 适用介质 | 糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
圆盘式刀闸阀 材质说明
| 阀体、上盖 | 碳钢、不锈钢 |
|---|---|
| 碳钢、不锈钢 |
碳钢、不锈钢 |
| 阀杆 | 不锈钢 |
| 密封圈 | 橡胶、四氟、不锈钢、硬质合金 |
圆盘式刀闸阀 结构尺寸图
圆盘式刀闸阀 连接尺寸
| 公称压力(MPa) | 公称通径（mm） | L | D | D1 | D2 | H | N-M | D0 |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 48 | 160 | 125 | 100 | 285 | 4-M16 | 180 |
| 65 | 48 | 180 | 145 | 120 | 298 | 4-M16 | 180 | |
| 80 | 50 | 195 | 160 | 135 | 315 | 4-M16 | 220 | |
| 100 | 50 | 215 | 180 | 155 | 365 | 8-M16 | 220 | |
| 125 | 57 | 245 | 210 | 185 | 400 | 8-M16 | 230 | |
| 150 | 57 | 280 | 240 | 210 | 475 | 8-M20 | 280 | |
| 200 | 70 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
| 250 | 70 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
| 300 | 76 | 440 | 400 | 368 | 780 | 12-M20 | 400 | |
| 350 | 76 | 500 | 460 | 429 | 885 | 16-M20 | 400 | |
| 400 | 89 | 565 | 515 | 482 | 990 | 16-M22 | 400 | |
| 450 | 89 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
| 500 | 114 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
| 600 | 114 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
| 700 | 130 | 895 | 940 | 800 | 1700 | 24-M27 | 600 | |
| 800 | 130 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
| 900 | 140 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 |
