电动刀型闸阀 | PZ973H

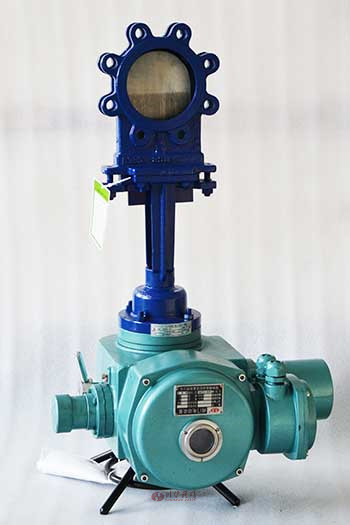

电动刀型闸阀图片

电动刀型闸阀产品说明

电动刀型闸阀是由多回转式电动装置于刀型闸阀组成。主要采用铸铁、铸钢、不锈钢等。通径从DN50～DN1000。电动刀型闸阀广泛应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。电动刀型闸阀特别适用于造纸行业在管道上作调节和节流使用。
电动刀型闸阀默认配Z型多回转电动执行机构，选配其他品牌执行机构。电机为三相交流，380V（特殊订货660V或220V），Z型多回转电动执行机构分为户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型。

电动刀型闸阀材质

阀体形式	直通扁平铸造闸阀
公称通径	DN50～1000mm
公称压力	PN1.0、1.6 MPa
法兰标准	国标、德标、美标、日标
连接形式	法兰式、对夹式
阀盖形式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料
阀板形式	垂直板式(闸板)
流量特性	近似快开型

电动刀型闸阀性能参数

公称压力PN(MPa)	壳体试验(MPa)	密封试验(MPa)	适用介质
1.0	1.5	1.1	烟气、灰、渣水混合物、空气混合物
1.6	2.4	1.8	烟气、灰、渣水混合物、空气混合物

电动刀型闸阀结构尺寸图

电动刀型闸阀结构图

电动刀型闸阀连接尺寸

PN10 结构尺寸
DN	L	D	D₁	D₂	H	n×M	D₀
50	43	160	125	100	285	4×M16	180
65	46	180	145	120	298	4×M16	180
80	46	195	160	135	315	4×M16	220
100	52	215	180	155	365	8×M16	220
125	56	245	210	185	400	8×M16	230
150	56	280	240	210	475	8×M20	280
200	60	335	295	365	540	8×M20	360
250	68	390	350	320	630	12×M20	360
300	78	440	400	368	780	12×M20	400
350	78	500	460	428	885	16×M20	400
400	102	565	515	482	990	16×M22	400
450	114	615	565	532	1100	20×M22	530
500	127	670	620	585	1200	20×M22	530
600	154	780	725	685	1450	20×M27	600
800	190	1010	950	898	2000	24×M30	680
PN16 结构尺寸
DN	L	D	D₁	D₂	H	z×M	D₀
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680

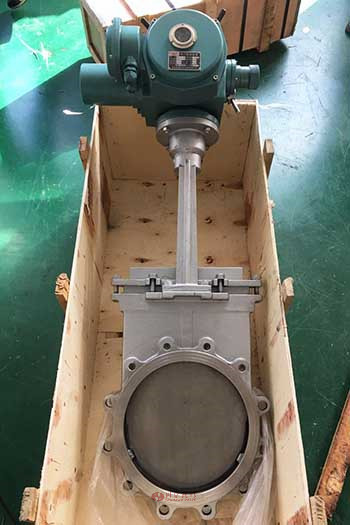

电动刀型闸阀图片
