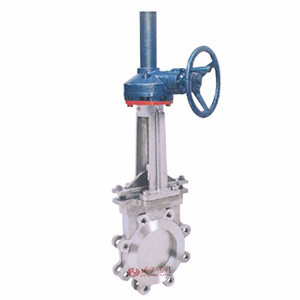

伞齿轮刀闸阀 | PZ573H
伞齿轮刀闸阀 产品说明
伞齿轮刀闸阀具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀、球阀等阀门的重量大、流阻大、面积大、难安装等疑难问题，可取代通用切断阀和调节阀，可在工作压力1.0MPa- 2.5MPa，使用温度-29-425℃情况下正常工作。刀型闸阀的闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。该产品为伞齿轮驱动，操作轻松灵活，常用于较大口么或较高压力人工手动操作。
设计制造：JB/TB8691-1988
结构长度：GB/T15188.2-94
法兰连接：GB/T9113.1-2000JB/T79-94
试验与验收：GB/T13927-92
伞齿轮刀闸阀 性能规范
| 公称压力（MPa) | PN |
|---|---|
| 壳体试验 | 1.5*PN |
| 密封试验 | 1.1*PN |
| 工作温度 | 橡胶≤80℃；四氟密封≤180℃；硬密封≤425℃ |
| 适用介质 | 糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
伞齿轮刀闸阀 材质说明
| 阀体、上盖 | 碳钢、不锈钢 |
|---|---|
| 碳钢、不锈钢 |
碳钢、不锈钢 |
| 阀杆 | 不锈钢 |
| 密封圈 | 橡胶、四氟、不锈钢、硬质合金 |

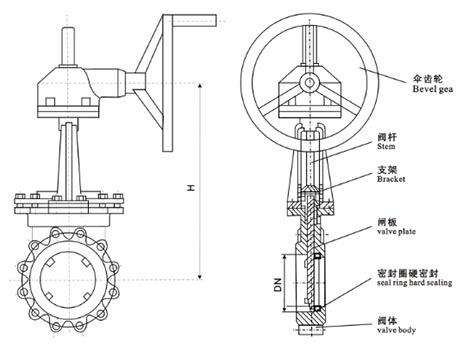

伞齿轮刀闸阀 结构尺寸图
伞齿轮刀闸阀 连接尺寸
| 公称通径（mm） | H |
|---|---|
| 50 | 370 |
| 65 | 400 |
| 80 | 440 |
| 100 | 510 |
| 125 | 580 |
| 150 | 690 |
| 200 | 800 |
| 250 | 960 |
| 300 | 1200 |
| 350 | 1360 |
| 400 | 1550 |
| 450 | 1700 |
| 500 | 1900 |
| 600 | 2400 |
