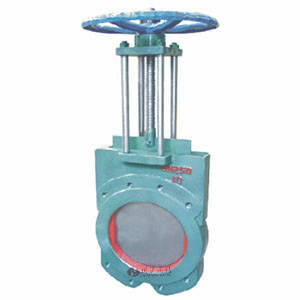

浆液阀 | Z73X
浆液阀 产品说明
Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀：手动（Z73X）或涡轮驱动（Z373X），对夹式连接形式，明杆平行式刚性单闸板，阀座密封面材料为合成橡胶或聚四氟乙烯，公称压力 PN2.5~PN16，阀体材料为灰铸铁的闸阀（浆液阀）。Z73X、Z373X 型浆料阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
浆液阀 性能参数
| 型号 | PN | 工作压力/MPa | 适用介质 | 适用温度/℃ |
|---|---|---|---|---|
| Z73X-2.5 | 2.5 | 0.25 | 煤浆、糠浆、纸浆、泥浆、污水、矿渣等 | ≤120 |
| Z73X-2.5 | ||||
| Z73X-6 | 6 | 0.6 | ||
| Z373X-6 | ||||
| Z73X-10 | ||||
| 10 | 1.0 | |||
| Z373X-10 | ||||
| Z73X-16 | 16 | 1.6 | ||
| Z373X-16 |

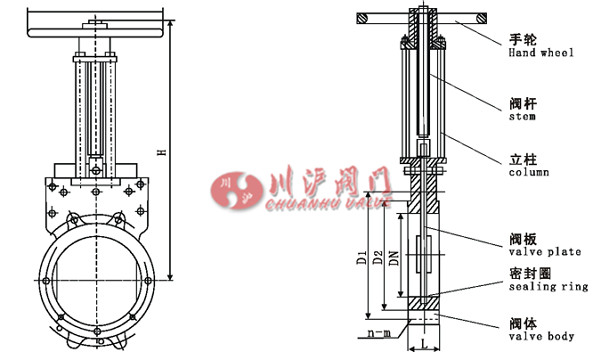

浆液阀 结构尺寸图
浆液阀 连接尺寸
| 公称通径DN |
L | D | D1 | D0 | H | n-M | |
|---|---|---|---|---|---|---|---|
| PN6 | PN10 | ||||||
| 50 | 48 | 48 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 180 | 305 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 220 | 330 | 8-M16 |
| 100 | 50 | 50 | 180 | 155 | 220 | 380 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 240 | 415 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 280 | 490 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 280 | 550 | 8-M20 |
| 250 | 70 | 70 | 350 | 320 | 360 | 693 | 12-M20 |
| 300 | 80 | 80 | 400 | 368 | 400 | 796 | 12-M20 |
| 350 | 80 | 90 | 460 | 428 | 400 | 895 | 16-M20 |
| 400 | 90 | 120 | 515 | 482 | 500 | 1004 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 500 | 1110 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 600 | 1210 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 700 | 1460 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 800 | 1680 | 24-M27 |
| 800 | 190 | 190 | 950 | 905 | 800 | 1910 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 800 | 2130 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 800 | 2350 | 28-M30 |
| 1200 | 254 | 254 | 1380 | 1325 | 800 | 2650 | 32-M30 |
