电液动刀型闸阀 | Z273H

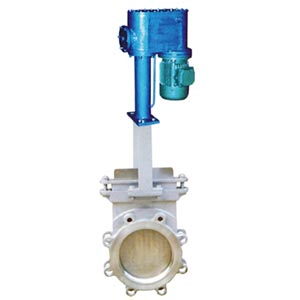

电液动刀型闸阀 产品说明
Z273H电液动刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区集中或程序控制，广泛应用于冶金、电力、煤炭、矿山、水利等行业，是一种应用性强的新型更新替代产品。
Z273H电液动刀型闸阀产品特点：
机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
无级调力，运行平稳，冲击力小，适用于较高压力场合。
节能，液压传动效率高达80%
阀门整体结构紧凑，体积小，无需液压泵站。
可控制任意阀位并可锁定。
电液动刀型闸阀 技术参数
| 公称通径 | DN50-600 |
|---|---|
| 公称压力 | 0.6MPa、1.0MPa、1.6MPa |
| 密封形式 | 丁晴橡胶、聚四氟乙烯、合金钢 |
| 阀盖形式 | 螺栓压紧式 |
| 阀板形式 | 垂直板式 |
| 连接方式 | 对夹法兰式 |

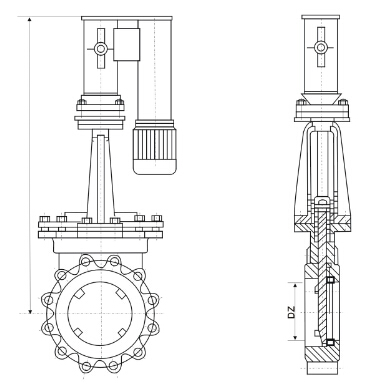

电液动刀型闸阀 结构尺寸图
电液动刀型闸阀 连接尺寸
| 阀门口径DN(mm) | H |
|---|---|
| 50 | 302 |
| 65 | 317 |
| 80 | 340 |
| 100 | 378 |
| 125 | 430 |
| 150 | 528 |
| 200 | 620 |
| 250 | 771 |
| 300 | 875 |
| 350 | 982 |
| 400 | 1245 |
| 450 | 1338 |
| 500 | 1465 |
| 600 | 1658 |
