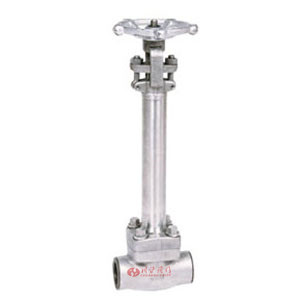

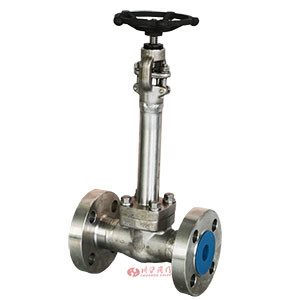

低温锻钢闸阀 | DWZ41Y
低温锻钢闸阀 产品说明
低温锻钢闸阀符合API602和ANSIB16.34.检验与测试按API598，标志按MSS-SP-25。
采用以下结构
全径和缩径
结构长度按ASNI B16.10
法兰尺寸按ASNI B16.5
压力自紧式阀盖
明杆支架型(OS&Y)
自定心压板压套式
整体式上密封座
整体阀体法兰
对焊接端符合ASME B16.25
低温锻钢闸阀 材质说明
| 零件名称 | AS to ASTM | SS to ASTM | ||
|---|---|---|---|---|
| Type Lf2 | Type Lf3 | Type F304（L） | TypeF316(L) | |
| 阀体 | A352 U2 | A352 Lf2 | A182 F304(L) | A182 F316(L) |
| 阀座 | A276 410+STL | A276 304+STL | A276 304(L)+STL | A276 316(L)+STL |
| 闸板 | A352 LF2+STL | A352 Lf3+STL | A182 F304(L)+STL | A182 F316(L)+STL |
| 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 垫片 | 不锈钢+柔性石墨 | |||
| 阀盖 | A352 Lf2 | A352 LF2 | A182 F304(L) | A182 F316(L) |
| 阀盖/螺栓 | A193 L7 | A193 L7 | A193 B8 | A193 B8M |
| 圆柱销 | A276 420 | A276 304 | ||
| 填料压盖 | A182 F304(L) | A182 F316(L) | ||
| 活节螺栓 | A193 L7 | A193 L6 | A193 B8 | A193 B8M |
| 填料压板 | WCB | A182 F11 | A182 F304(L) | A182 F316(L) |
| 螺母 | A1942H | A1944 | A1948 | A194 8M |
| 阀杆螺母 | A276-420 | |||
| 锁紧螺母 | A1942H | A1944 | A1948 | A194 8M |
| 铭牌 | SS | |||
| 手轮 | A197 | |||
| 润滑垫片 | A473 431 | |||
| 填料 | 柔性石墨 | PTFE | ||
| 使用温度 | ^-40°C | ^-196¾ | ||

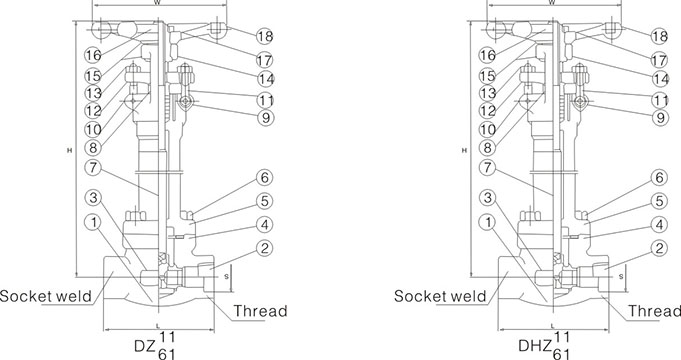

低温锻钢闸阀 结构尺寸图
低温锻钢闸阀 连接尺寸
| NPS | 缩径 | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | / |
|---|---|---|---|---|---|---|---|---|
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| L | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H（开） | 330 | 333 | 360 | 407 | 475 | 475 | 551 | |
| W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 5.2 | 7.1 | 9.4 | 12.5 | 15.0 | 17.8 | 28.0 |
| 焊接式 | 4.8 | 6.4 | 8.7 | 12.2 | 13.4 | 15.2 | 26.0 | |
