电动V型对夹球阀 | CHVQ970F

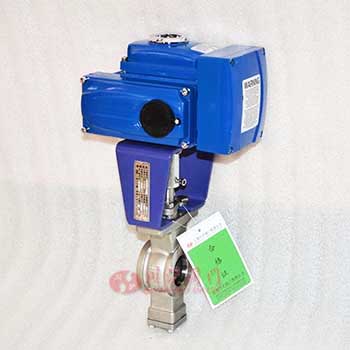

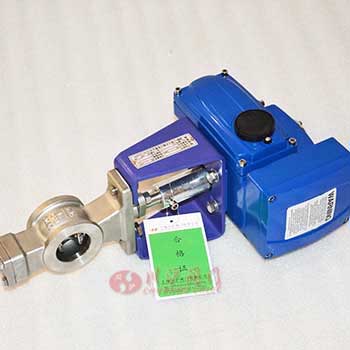

电动V型对夹球阀图片

电动V型对夹球阀产品说明

电动V型对夹球阀阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将限位切断，防止卡死。具有流通能力大，调节精度高，可调比大，密封性能好等特点。特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业，制糖、石油、化工、冶金等工业自动控制系统中。
电动V型对夹球阀配AC220V、DC24V、AC380V开关型电动执行器，带无源触点反馈。也可以配智能型电动执行器，实现智能化现场操作功能。

电动V型对夹球阀技术参数

公称通径	DN25-300mm
连接方式	对夹
执行器选配	CHV系列(开关型、调节型)、CHQ系列(开关型、调节型)
控制方式	开关型（电开、电关）、调节型
公称压力	PN16、25bar（如需更高压力订货时注明）
电源电压	AC220V、AC380V、DC24V（其它特制）
介质温度	W1:-40-180℃、W2:-40 - 300℃
介质温度	W3:-30 - 425℃、W4:-40 -425℃
环境温度	标准型：-20 - 80℃
防护等级	IP55、IP65、IP67
阀体材质	碳钢(C)、不锈钢(P4、P6)
密封材质	聚四氟乙烯(F)、对位聚苯(PPL)
密封材质	金属硬密封(H)、硬质合金合金(Y)

电动V型对夹球阀连接尺寸

公称通径mm		DN15-DN300
材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	蒸汽、水、油品		醋酸类
适用工况	适用温度	-28℃ - 300℃

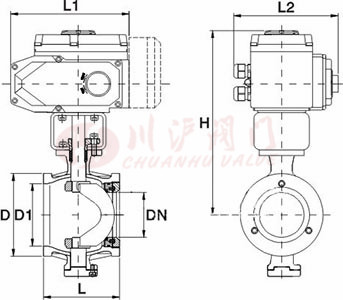

电动V型对夹球阀结构尺寸图

电动V型对夹球阀结构图

电动V型对夹球阀连接尺寸

主要外形尺寸-PN16（16bar）
公称通径 [N	连接尺寸mm						执行器选配
公称通径 [N	L	L1	L2	H	D	D1	执行器选配
25	50	165	150	245	68	38	CHV-005	CHQ-010
32	60	165	150	255	78	42	CHV-010	CHQ-010
40	60	165	150	260	85	50	CHV-020	CHQ-015
50	75	165	150	270	100	60	CHV-020	CHQ-020
65	85	190	170	300	120	75	CHV-040	CHQ-030
80	100	190	170	305	130	94	CHV-060	CHQ-030
100	110	190	170	315	158	110	CHV-080	CHQ-040
125	135	270	220	370	180	135	CHV-100	CHQ-050
150	160	270	220	390	216	165	CHV-120	CHQ-060
200	200	270	220	415	268	210	CHV-140	CHQ-080
250	240	270	220	465	325	260	CHV-160	CHQ-090

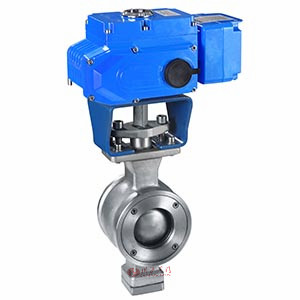

电动V型对夹球阀图片
