电动真空球阀 | GUD

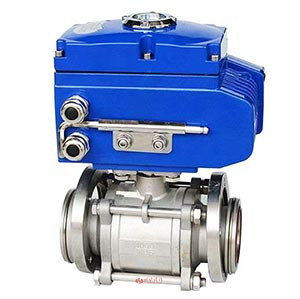

电动真空球阀图片

电动真空球阀产品说明

电动真空球阀是适用于真空系统中接通或切断管路的介质流。该阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。
球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

电动真空球阀材质

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨

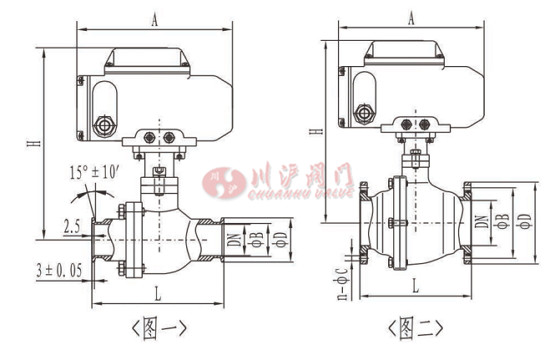

电动真空球阀结构尺寸图

电动真空球阀结构图

电动真空球阀连接尺寸

（图一）快卸法兰（KF）连接及外形尺寸（GB4982）

型号	通径 (DN)	ΦD	ΦB	H	L	A
GUD-10/KF	10	30	12.2	185	92	166
GUD-16/KF	16	30	17.2	186	100
GUD-25/KF	25	40	26.2	201	114
GUD-40/KF	40	55	41,2	277	165	196
GUD-50/KF	50	75	52.2	286	175	196

（图二）活套法兰连接及外形尺寸（GB/T6070）

型号	通径 (DN)	ΦD	ΦB	H	L	A	n-ΦC
GUD-10	10	55	40	185	92	166	4-6.5
GUD-16	16	60	45	186	100
GUD-20	20	65	50	200	114
GUD-25	25	70	55	201	114
GUD-32	32	90	70	219	140		4-9
GUD-40	40	100	80	277	165	196
GUD-50	50	110	90	286	175
GUD-63	63	130	110	310	186
GUD-80	80	145	125	320	198		8-9
GUD-100	100	165	145	387	220	255	8-9
GUD-125	125	200	175	415	266		8-11
GUD-1B0	150	225	200	435	296		8-11
GUD-200	200	285	260	512	390	310	12-12

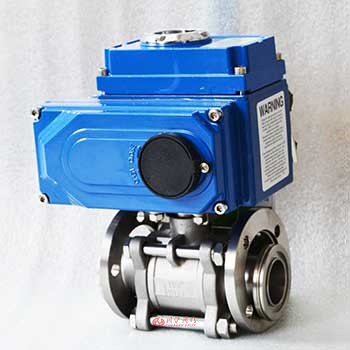

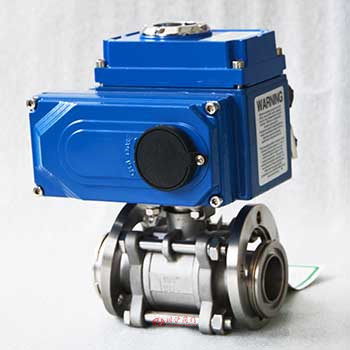

电动真空球阀实物图
