电动V型开关球阀 | CHVQ940F

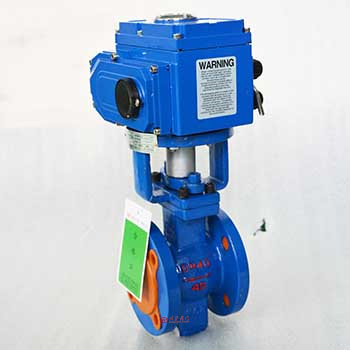

电动V型开关球阀图片

电动V型开关球阀 产品说明
电动V型开关球阀阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将限位切断，防止卡死。具有流通能力大，调节精度高，可调比大，密封性能好等特点。特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业，制糖、石油、化工、冶金等工业自动控制系统中。
电动V型开关球阀配AC220V、DC24V、AC380V开关型电动执行器，带无源触点反馈。也可以配智能型电动执行器，实现智能化现场操作功能。

电动V型开关球阀 技术参数
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0、6.4MPa
强度试验 2.4～9.6MPa
密封试验 1.76～7.0MPa
流量特性 近似等百分比、直线特性
阀板转角（度） 0°～至90°（可调）
允许泄漏量等级 软密封：零泄露
硬密封：≤额定Cv×0.001%		 软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S/90度） 8.5～30 36～60
可调节比 250:1 300:1
基本误差 全行程的≤±2%
回差 全行程的≤±2%
死区 全行程的≤0.8%
输入信号 4～20mA DC
输出信号 4～20mA DC
电动V型开关球阀 连接尺寸
公称通径mm DN15-DN300
材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯
填料 聚四氟乙烯 柔性石墨
适用 工况 适用介质 蒸汽、水、油品 醋酸类
适用温度 -28℃ - 300℃

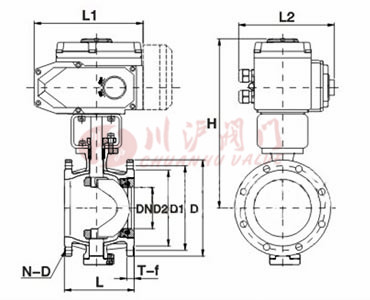

电动V型开关球阀 结构尺寸图

电动V型开关球阀结构图

电动V型开关球阀 连接尺寸
主要外形尺寸-PN16（16bar）
公称通径
DN		 连接尺寸mm 执行器选配
L L1 L2 H D D1 D2 T N-D
25 102 165 150 245 115 85 65 14 4-18 CHV-005 CHQ-010
32 102 165 150 255 135 100 78 16 4-18 CHV-010 CHQ-010
40 114 165 150 260 145 110 85 16 4-18 CHV-020 CHQ-015
50 124 165 150 270 160 125 100 16 4-18 CHV-020 CHQ-020
65 145 190 170 300 180 145 120 18 4-18 CHV-040 CHQ-030
80 165 190 170 305 195 160 125 20 8-18 CHV-060 CHQ-030
100 194 190 170 315 215 180 155 20 8-18 CHV-080 CHQ-040
125 213 270 220 370 245 210 185 22 8-18 CHV-100 CHQ-050
150 229 270 220 390 280 240 210 24 8-23 CHV-120 CHQ-060
200 243 270 220 415 335 295 265 26 12-23 CHV-140 CHQ-080
250 279 270 220 465 405 355 320 30 12-25 CHV-160 CHQ-090
300 338 270 220 490 460 410 375 30 12-25 CHV-100 CHQ-100

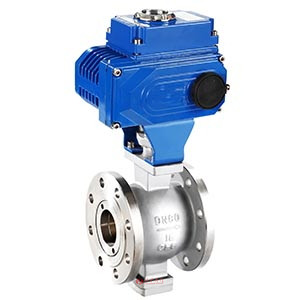

电动V型调节球阀图片

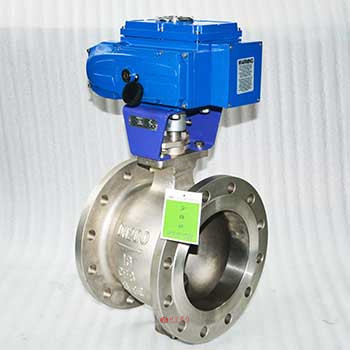

电动V型开关球阀图片 电动V型开关球阀图片
