电动固定式球阀 | CHQ947F

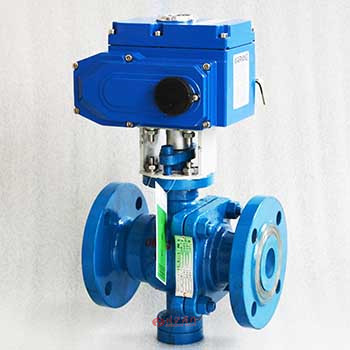

电动固定式球阀图片

电动固定式球阀 产品说明

电动固定式球阀是由固定式球阀和电动执行器组成,固定球阀是直角回转的开关阀,主要用于介质的切断控制。该系列球阀适合于严密切断,快速切断,介质双向切断控制。与气动执行器,电动执行器,电动执行器配套,广泛适用于造纸、化工、食品加工、石化工业等自控化程度要求较高的过程自控系统中。

产品特点:

1.流体阻力小,压降小,全开的球阀就是一段直通管道,因此流体阻力很小,通过阀体的介质几乎没有压力损失。
2.上下轴承设计:阀体内装有上下轴承,与阀杆接触面积大,承载能力高,摩擦系数小,使阀门的扭矩减少。
3.阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球表面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好,耐腐蚀,适应范围广。
4.自控程度高:阀体直接与气动执行器或电动执行器装配在一起,适合于自控程度高的自动化控制系统。
5.介质适应范围广:硬密封阀座与球在开关过程中具有檫拭作用,它除适合液体介质外,更适合于带纤维及固体颗粒介质的系统控制。

电动固定式球阀 性能参数
公称通径 DN50-500mm
连接方式 法兰
执行器选配 CHV系列(开关型、调节型)、CHQ系列(开关型、调节型)
控制方式 开关型(电开、电关)、调节型
公称压力 PN16、25、40、64bar(如需更高压力订货时注明)
电源电压 AC220V、AC380V、DC24V(其它特制)
介质温度 W1:-40-180℃、W2:-40 - 300℃
W3:-30 - 425℃、W4:-40 -425℃
环境温度 标准型:-20 - 80℃
防护等级 IP55、IP65、IP67
阀体材质 碳钢(C)、不锈钢(P4、P6)
密封材质 聚四氟乙烯(F)、对位聚苯(PPL)
金属硬密封(H)、硬质合金(Y)
电动固定式球阀 材质说明
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
电动固定式球阀 结构尺寸图

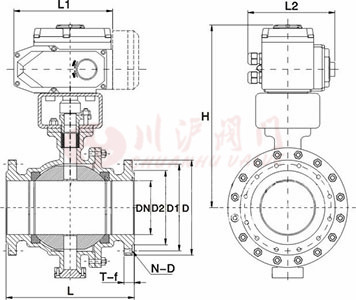

电动固定式球阀结构图

电动固定式球阀 连接尺寸
主要外形尺寸-PN16(16bar)
公称通径
DN
连接尺寸mm 执行器选配
L L1 L2 H D D1 D2 T-f N-D
50 178 190 170 290 165 125 99 20-3 4-18 CHV-010 CHQ-020
65 190 270 220 330 185 145 118 20-3 4-18 CHV-010 CHQ-020
80 203 270 220 345 200 160 132 20-3 8-18 CHV-020 CHQ-030
100 229 270 220 355 220 180 156 22-3 8-18 CHV-040 CHQ-040
125 356 270 220 385 250 210 184 22-3 8-18 CHV-060 CHQ-050
150 394 270 220 405 285 240 211 24-3 8-22 CHV-100 CHQ-060
200 457 270 220 430 340 295 266 24-3 12-22 CHV-200 CHQ-080
250 533 270 220 465 405 355 319 26-3 12-26 CHV-200 CHQ-100

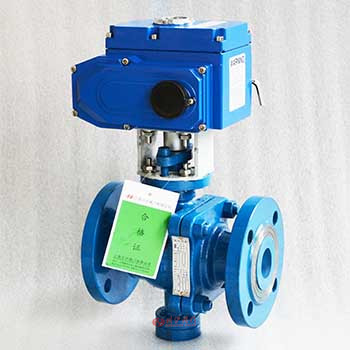

电动固定式球阀图片

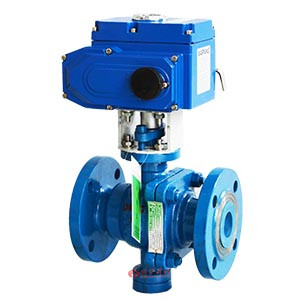

电动固定式球阀图片 电动固定式球阀图片
