电动三通Y型球阀 | CHQ942F\H

电动三通Y型球阀图片

电动三通Y型球阀产品说明

电动三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。

电动三通Y型球阀性能参数

电动执行器技术参数		Y型电动三通球阀阀体参数
电源	AC110、AC220、AC380V/DC24、DC220V	公称通径	DN50～250mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6-10MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	不锈钢
动作范围	0～90°±5°	阀体材质	WCB/304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	WCB/304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL、合金钢、硬质合金
手动操作	附带手柄操作	温度	PTFE≤180℃、PPL≤350℃
限位	电气、机械二重限位	结构型式	法兰
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、石油、酸类、粘性流体、浆料介质等
输入信号	4-20mA/0-10VDC(智能调节型)	特点	结构紧凑、体积小、安装简单快速

电动三通Y型球阀材质说明

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

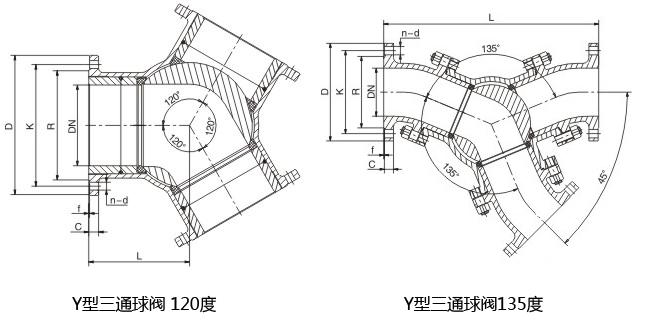

电动三通Y型球阀结构尺寸图

电动三通Y型球阀结构图

电动三通Y型球阀连接尺寸

120度Y型三通球阀尺寸

DN	L	D	K	R	C	f	n-d
50	110	160/165	125	100	20	3	4-18
65	130	180/185	145	120	20	3	4-18
80	150	195/200	160	135	20	3	8-18
100	170	215/220	180	155	22	3	8-18
125	190	245/250	210	185	22	3	8-18
150	210	280/285	240	210	24	3	8-23
200	245	335/340	295	265	24	3	12-23
250	290	405	355	320	30	3	12-25

135度Y型三通球阀尺寸

DN	L	D	K	R	C	f	n-d
50	340	160/165	125	100	20	3	4-18
65	400	180/185	145	120	20	3	4-18
80	410	195/200	160	135	20	3	8-18
100	460	215/220	180	155	22	3	8-18
125	560	245/250	210	185	22	3	8-18
150	660	280/285	240	210	24	3	8-23
200	800	335/340	295	265	24	3	12-23
250	1030	405	355	320	30	3	12-25
300	1140	460	410	375	30	4	12-25

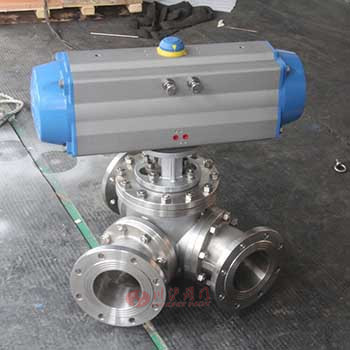

气动三通Y型球阀图片
