电动法兰塑料球阀 | CHQ941F-10S
电动法兰塑料球阀 产品说明
电动法兰塑料球阀阀体材质有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材质,分别适合于不同工况的客户现场,如清水、腐蚀性介质、常温溶剂等场合使用,塑料球阀和开关型电动执行器组合后可以远程实现对管道介质切断,和调节型电动执行器组合后,接收4-20mA或1-5DC信号实现对管道介质的流量大小的调节。电动塑料法兰球阀可选配防爆型电动执行器和智能型电动执行器,实现现场对管道介质的多样化操作。
电动法兰塑料球阀 性能参数
名称 | 材质 |
---|---|
阀体 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
球芯 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
密封圈 | PTFE、F4 |
内塞 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
密封 | PTFE、F4 |
阀杆 | RPP、PVDF、PPH、ABS、UPVC、CPVC |

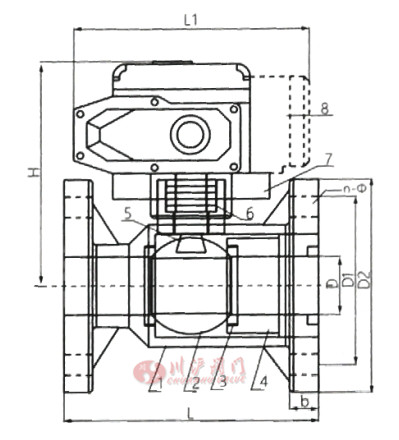

电动法兰塑料球阀 结构尺寸图
电动法兰塑料球阀 连接尺寸
公称 通径 DN (mm) |
D2 | D1 | L | L1 | H | D | n-d | 平台中心距 | 阀杆尺寸 | 参考电动执行器 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D1 | J1S | DIN | ANSI | 开关型 | 调节型 | |||||||||
15 | 95 | 65 | 70 | 65 | 60 | 120 | 165 | 185 | 14 | 4-14 | 50/70 | ¢12.2*9.7 | 05 | 05 |
20 | 105 | 75 | 75 | 75 | 70 | 120 | 165 | 190 | 16 | 4-14 | 50/70 | ¢12.2*9.7 | ||
25 | 115 | 85 | 90 | 85 | 80 | 140 | 165 | 200 | 16 | 4-14 | 50/70 | ¢15.2*12.5 | ||
32 | 135 | 100 | 95 | 100 | 90 | 145 | 165 | 206 | 16 | 4-18 | 70/89 | ¢23.4*18 | ||
40 | 145 | 110 | 105 | 110 | 98 | 165 | 190 | 216 | 16 | 4-18 | 70/89 | ¢23.4*18 | 10 | 10 |
50 | 160 | 125 | 120 | 125 | 120 | 180 | 190 | 225 | 18 | 4-18 | 70/89 | ¢23.4*18 | ||
65 | 180 | 145 | 140 | 145 | 140 | 220 | 190 | 245 | 22 | 4-18 | 89/102 | ¢25.1*19.7 | 16 | 16 |
80 | 195 | 160 | 150 | 160 | 152 | 250 | 190 | 255 | 25 | 8-18 | 89/102 | ¢27*19.5 | ||
100 | 215 | 180 | 175 | 180 | 190 | 280 | 270 | 285 | 25 | 8-18 | 89/102 | ¢30.8*23.8 | 20 | 20 |
125 | 245 | 210 | 210 | 210 | 216 | 320 | 270 | 310 | 30 | 8-18 | 102/125 | 22*22 | 40 | 40 |
150 | 280 | 240 | 240 | 240 | 240 | 360 | 270 | 330 | 30 | 8-23 | 102/125 | 22*22 | ||
200 | 335 | 295 | 290 | 295 | 298 | 400 | 270 | 360 | 35 | 8-23 | 125 | 22*22 | 60 | 60 |
250 | 395 | 350 | 355 | 350 | 362 | 500 | 270 | 410 | 38 | 12-23 | 125 | 22*22 | 100 | 100 |
300] | 455 | 400 | 400 | 400 | 432 | 500 | 270 | 450 | 40 | 12-23 | 125 | 22*22 | 200 | 200 |

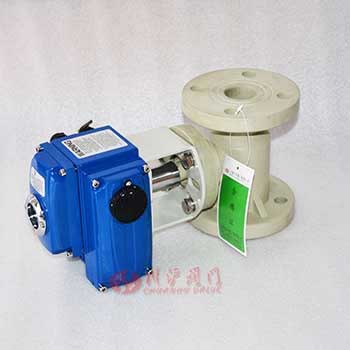

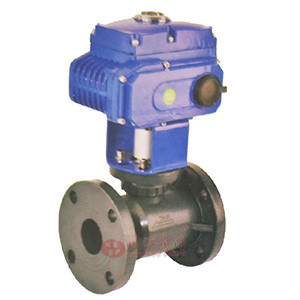

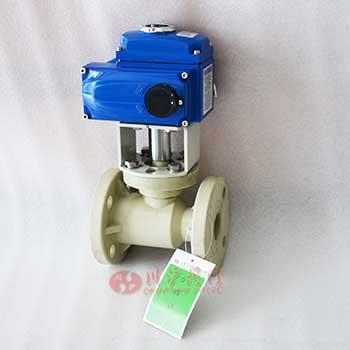

电动法兰塑料球阀图片
