电动温度控制系统 | 200E
电动温度控制系统 产品说明

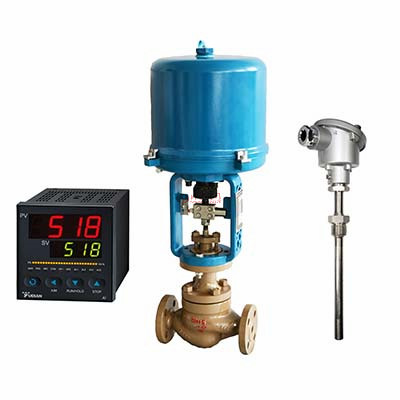

上海川沪阀门有限公司设计的电控温度控制系统,是由电动调节阀、温度变送器、温度调节仪组成,可以完成现代工业过程中对储罐温度的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。以温度作为被控制量的反馈控制系统。在化工、石油、冶金等生产过程的物理过程和化学反应中,温度往往是一个很重要的量,需要准确地加以控制。除了这些部门之外,温度控制系统还广泛应用于其他领域,是用途很广的一类工业控制系统。温度控制系统常用来保持温度恒定或者使温度按照某种规定的程序变化。

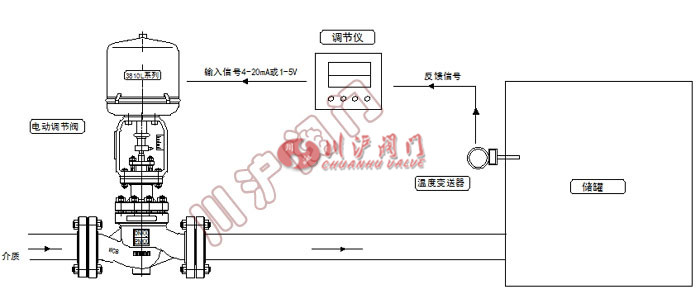

电动温度控制系统 工作原理图
电动温度控制系统 单座调节阀参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
允许压差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
阀盖形式 | 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 单座柱塞型阀芯 | |||||||||||||
流量特性 | 直线性、等百分比 | |||||||||||||
配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器 | |||||||||||||
执行器参数 | 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC | |||||||||||||
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 | ||||||||||||||
环境温度:-25~+70℃、环境湿度:≤95% |
电动温度控制系统 套筒调节阀参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 直线 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
允许压差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
公称压力(MPa) | 0.6、1.6、2.5、4.0、6.4 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
流量特性 | 直线性、等百分比 | |||||||||||||
阀盖形式 | 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
阀芯形式 | 平衡式阀芯(套筒导向) | |||||||||||||
配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器) | |||||||||||||
执行器参数 | 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC | |||||||||||||
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 | ||||||||||||||
环境温度:-25~+70℃、环境湿度:≤95% |
电动温度控制系统 性能参数
项目 | 指标值 | ||
---|---|---|---|
基本误差% | 配3810L±2.5; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 30:1 |
