电动球阀接线图

电动球阀(英文名:Electronic Ball Valve)由电动执行机构和球阀共同构成电动球阀。是工业自动化过程控制的一种管道压元件，通常用于管道介质的远程开、关(接通、切断介质)控制。电动球阀标准GB/T21465-2008《阀门术语》中定义为:启闭件(球体)由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。电动球阀分为电动法兰球阀，电动对夹球阀，电动焊接球阀，电动丝扣球阀。根据密封形式还分为软密封电动球阀，硬密封电动球阀。
电动球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做 电动球阀切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。电动球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于 气、过氧化氢、，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。
上海川沪阀门生产的电动球阀已在石油、天然气、医药、食品、水电、核电、电力、给排水、供热、冶金等行业中得到广泛的使用，是国防建设至关重要的机械产品。同时也是科技建设不可缺少的产品。它占据了市场的很多份额，主要是因为电动球阀功能强、体积小、性鞥可靠、流通能力大、轻便宜人、可远程控制等多种原因，电动球阀不仅是节流、截止、切断、通断、转流的好产品，还是流量调节系统中的选择凶悍品。它有耐压、耐温、耐腐、流动阻力小、使用寿命长、应用范围广等多种特点。

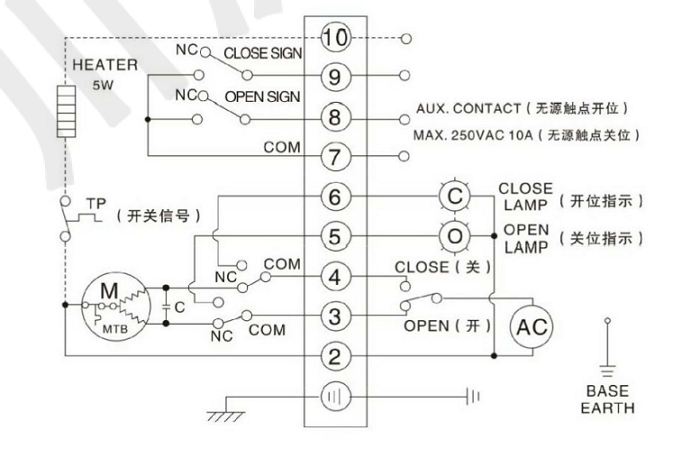

电动球阀开关型接线图（AC220V电压）带无源触点反馈

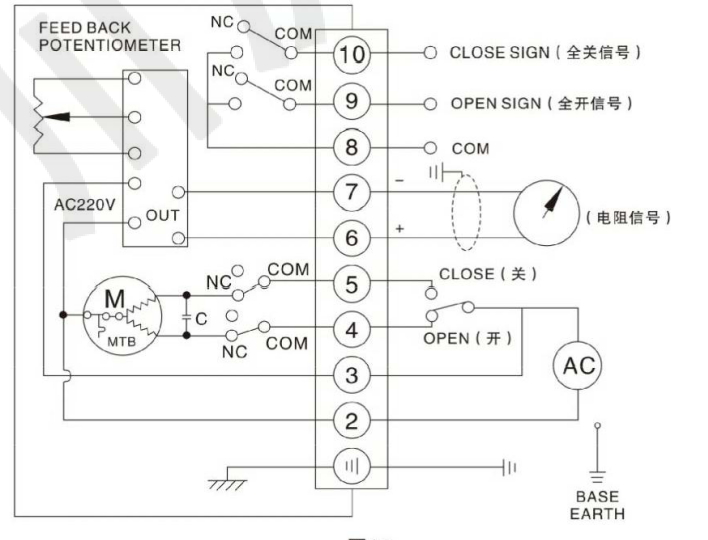

电动球阀调节型接线图（AC220V电压）带无源触点反馈

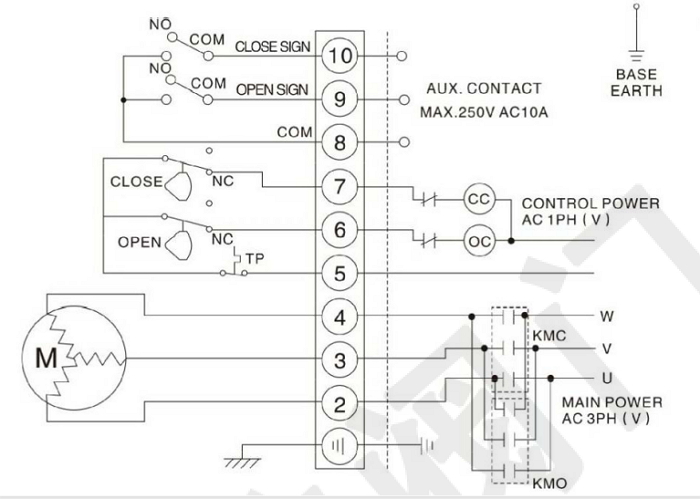

电动球阀三相电接线图（AC380V\AC440V）

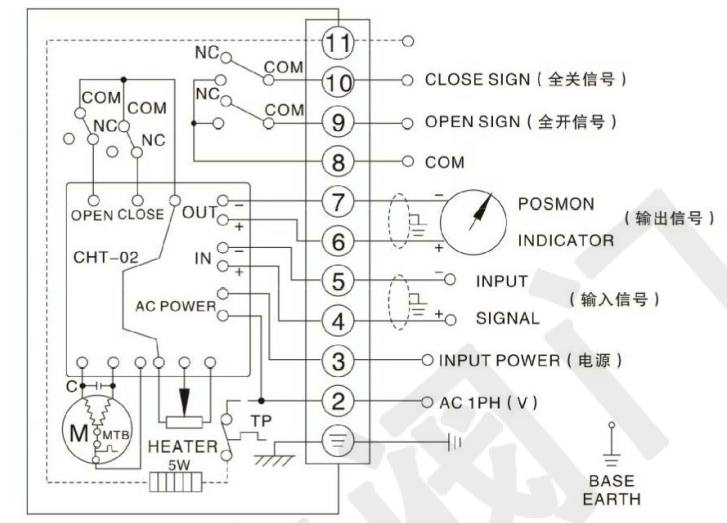

电动球阀开关量输入4-20mA及开关信号输出接线图

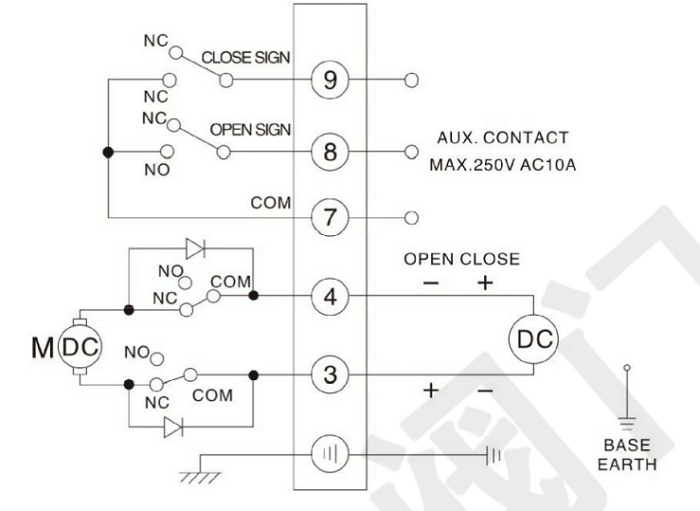

电动球阀直流开关型接线图（DC24V）

电动球阀的维修方法：
1、只有卸除球阀前后的压力，才能对球阀进行拆卸分解操作。 2、在对球阀的分解与再装配过程，需要对有密封性零部件的保护，特别是非金属零部件，像O型圈等部件好使用专用的工具。 3、球阀阀体重新装配时螺栓必须对称、逐步、均匀地拧紧。 4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗。 5、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。 6、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。 7、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。 8、新零件在装配前也需清洗干净。 9、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。
