气动波纹管截止阀 | CHBWJ641H

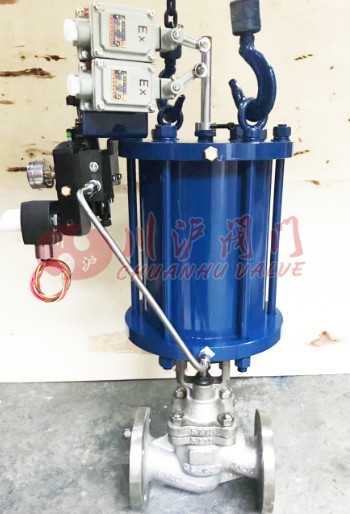

气动波纹管截止阀图片

气动波纹管截止阀产品说明

气动波纹管截止阀利用压缩空气，驱动气动活塞执行机构，带动阀瓣，达到启闭阀门控制流体的目的，实现远距离控制和自动化控制。气动波纹管截止阀在工作状态：当电磁阀通电打开气源，阀门开启；即断电、电磁阀自动排气，阀门自动关闭。气动波纹管阀门与远距离的控制台（微机）配套使用，利用气源控制阀门的开启和关闭。气动波纹管截止阀采用柔软、耐腐蚀、耐高温的双重金属波纹管密封结构，有效防止工艺流体浸蚀阀杆，特别适用于蒸汽、导热油及有毒介质的高危场所。

气动波纹管截止阀材质

公称通径	DN15 ~ DN300
公称压力	PN16、PN25、PN40
连接形式	法兰连接
结构形式	直通式
密封形式	波纹管密封
阀体材质	WCB、304、316、316L
驱动形式	气动
适用介质	蒸汽、易燃易爆介质、导热油、有毒介质
控制方式	气开、气闭

气动波纹管截止阀波纹管形式

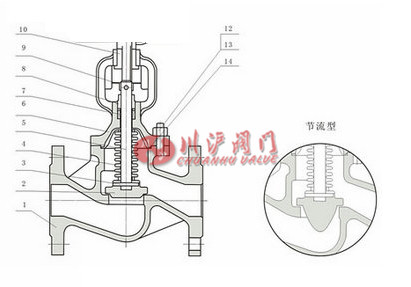

气动波纹管截止阀结构图

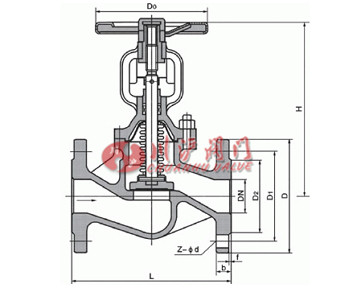

气动波纹管截止阀结构尺寸图

气动波纹管截止阀结构图

气动波纹管截止阀连接尺寸

型号	BWJ41-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
D0	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620
型号	BWJ41-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
D0	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14	20	27	37	48	77	105	172	3100	520	690
型号	BWJ41-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
D0	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14.5	21	28	39	50	80	108	176	350	590	790

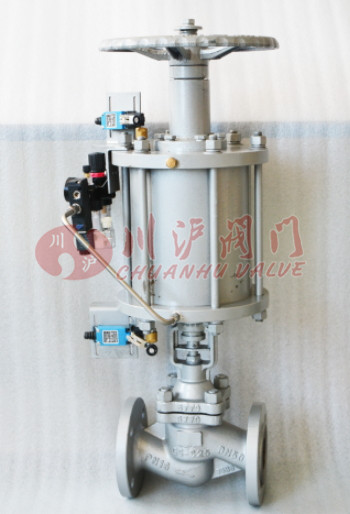

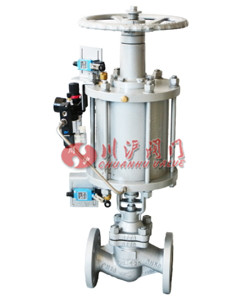

气动波纹管截止阀图片
