OHQ防爆电动执行器 | 角行程执行器

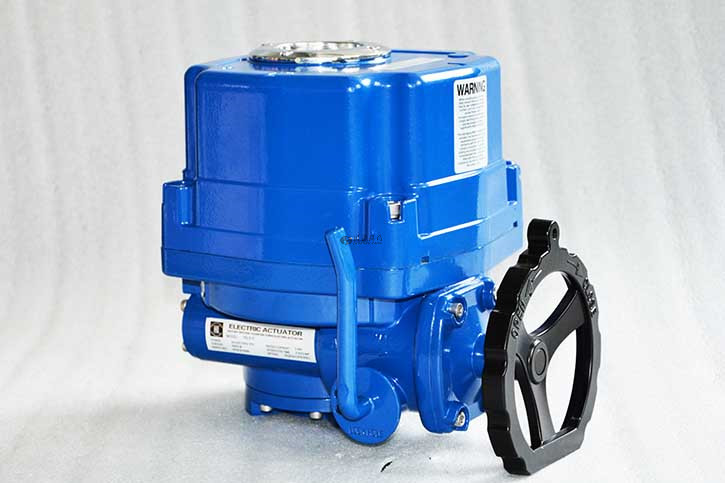

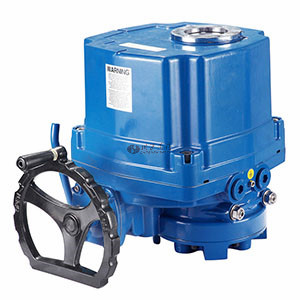

OHQ防爆电动执行器图片

OHQ防爆电动执行器产品说明

OHQ防爆电动执行器用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，大输出扭距达4000N·m。

OHQ防爆电动执行器技术参数

外壳	防水级别 IP67,NEMA4 and 6
电机电源	110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制电源	110/220V AC 1PH，50/60 Hz, ±10%
电机	鼠笼式异步电动机
限位开关	2 X 开/关， SPDT,250V AC 10A
辅助限位开关	2 X 开/关， SPDT,250V AC 10A
扭距开关	开/关，SPDT,250V AC 10A
行程	90°±10°
失速保护/操作温度	内置热保护，开150℃ ±5℃ /关 97℃ ±15℃
指示器	连续的位置指示
手动操作	机械离合机构
自锁装置	蜗轮，蜗杆机构提供自锁
机械限位	2个外部调整螺栓
干燥器	7-10W (110/220V AC)防冷凝
接线孔	2个PF 3/4"
环境温度	-20℃--+70℃
润滑	铝基润滑脂（EP 型）
材料	钢,铝合金，铝青铜，聚碳酸脂
环境温度	大90％ RH
抗震性能	X Y Z 10g,0.2～34 Hz,30分钟
外涂层	干粉，环氧聚酯

OHQ防爆电动执行器产品特点

壳体	壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型和防爆型供选择
电机	全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机
指示器	指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便
干燥器	用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥
自锁	精密的双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油
安装	底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装
线路	控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工）
手动结构	手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的状况下，电动执行器将保持永久手动状态）
扭矩开关	可提供过载保护（QDL-005/008/010除外），在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
防脱螺栓	拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质
智能模块	采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性
阀位数字显示	执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示
相序自动调整	智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题

OHQ防爆电动执行器选型参数

型号 Model	大输出扭矩 Max output torque	动作时间 Operating time 60/50HZ	大轴径 Max bore size	电机 F级 F-class motor	额定电流(A)50HZ Rated Current(A)50HZ				手轮转速 Handwheel revolution	重量Weight
	大输出扭矩 Max output torque	动作时间 Operating time 60/50HZ	大轴径 Max bore size	电机 F级 F-class motor	单相 single phase		三相 three phases		手轮转速 Handwheel revolution	重量Weight
	N.M	90°	mm	W	110V	220V	380V	440V	N	Kg
OHQ-005	50	18/22	Φ20	20	1.10/0.95	0 55/0 54	0 3/0.3	N/A	10	75
OHQ-008	80	18/22	Φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	10	75
OHQ-010	100	18/22	Φ20	20	110/0.95	0 55/0 54	0 30 3	N/A	10	7 5
OHQ-015	150	21/25	Φ22	40	1.65/1.67	0.88/0.84	0.31/0.31	0.30/0.31	11	17.3
OHQ-020	200	21/25	Φ22	40	1.67/1.67	0 89/0.85	0.31/0.31	0.30/0 31	11	173
OHQ-030	300	26/31	Φ35	90	1.85/1.86	0.92/0.92	0.35/0.35	0.34/0.34	135	22
OHQ-050	500	26/31	Φ35	90	3.60/3.62	1.55/1.58	0.59/0.59	0.58/0.58	135	23
OHQ-060	600	26/31	Φ35	120	3.65/3.62	1.60/2.20	0.60/0.59	0.59/0.58	135	23
OHQ-080	800	31/37	Φ45	180	4.10/4.10	2.15/2.20	0.85/0.85	0.79/0.79	16 5	29
OHQ-120	1200	31/37	Φ45	180	4.20/4.10	2.35/2.30	o.e7/0.87	0.81/0.81	16.5	29
OHQ-200	2000	93/112	Φ65	180	4.10/4.10	2152 20	o.a5/O.a5	0.79/0.79	49.5
OHQ-300	3000	93/112	Φ65	180	4.20/4.10	2.35/2.30	0.85/0.85	0.81/0.81	49 5	75
